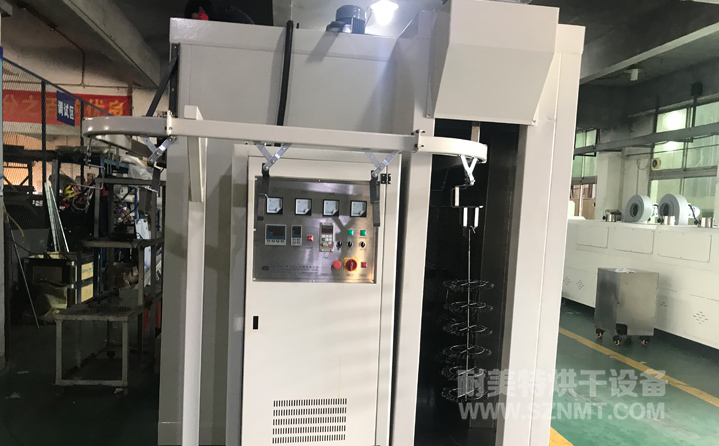

一、電鍍低溫隧道爐主要技術參數
1、使用工藝：眼鏡架掛具，H800mm，直徑300mm,重量5kg；處理工藝:85℃，15分鐘；輸送方式：懸掛式單排輸送，每個產品間距450mm；節拍為59S/掛；加熱方式：電加熱，2側面出風，頂部回風；
2、加熱區尺寸：85℃溫區懸掛線長度7.2米，放置16件掛具；
3、占地面積（約）：L4050*W2050*H2420mm；
4、溫度范圍：室溫～+100℃；
5、溫度波動度：±2℃；
6、溫度均勻度：±5℃；
7、升溫速率：≥5℃/min；
8、外殼溫度：爐外壁溫升不超過環境+15℃；接縫處周邊包保溫筋板；
9、循環風方式：三面循環運風，左右出風、頂部吸風；
10、電源：三AC380V 50HZ；
11、功率：設計加熱功率42KW,設計總功率50KW；
二、電鍍低溫隧道爐爐體結構特征
1、箱體材料：箱體頂部、側面、底部均用100mm單面304不銹鋼巖棉板，中間加50*50mm304不銹鋼方通骨架。內膽側面出風孔板1.2mm厚304不銹鋼，插銷固定可拆卸。頂部吸風孔板采用1.2mm厚304不銹鋼，插銷固定可拆卸。保持內膽清潔無塵，防生銹、耐腐蝕；
2、懸掛輸送帶：采用五噸高溫標準普通鏈條(UH-5075-S標準鏈條)，每間隔約450mm配“C”形吊具一件。懸掛線總長17米；
三、電鍍低溫隧道爐控制系統
1、運風馬達：臺灣凱東1.5KW運風馬達3件；
2、風輪：10.5寸304不銹鋼運風風輪3件；
3、發熱管：采用國產304不銹鋼帶散熱片發熱管；
4、控制電箱：配獨立控制電箱；
5、超溫保護溫控器：采用智能型溫控器，PV與SV雙LED顯示功能，當溫度超過超溫保護溫控器設定值時，自動切斷加熱電源；
6、加熱管控制：采用泰矽SCR可控硅控制每組發熱管，發熱管功率輸出可調；
7、溫度傳感器：歐姆龍3米標準型，K型熱電偶；
四、電鍍低溫隧道爐環境條件
1、環境溫度：0℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz；
五、電鍍低溫隧道爐培訓
進行技術培訓。
