動作流程：設備接收到需要工件進箱信號→當工件進至烘箱前→觸發進烘箱前行程開關→進烘箱門自動打開→工件進到烘箱內滾筒線尾端→感應器接觸發，阻檔器限位→關閉進箱門→（預先設定烘烤溫度及烘烤時間）→烘烤時間到達后→設備接收到需工件出箱信號→開出箱門→工件自動輸送出→工件輸送完成后觸發外部行程開關后→并閉出箱門

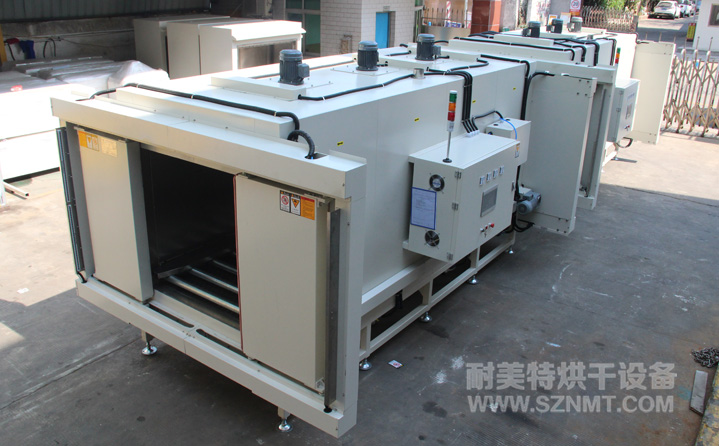

一、空調散熱器動力預熱箱技術參數
1、內膽尺寸：烘干區;長4000*凈高1050*內寬1200mm；
2、外形尺寸（約）：總長4000mm*總高2200mm（不含馬達高）*總寬1600mm，地面到滾筒的高度為760mm，內寬為1200mm，進料高度為1050mm；烘干部分總長4000mm，預熱箱前后設有自動雙開門；
3、溫度范圍：室溫+20℃～+120℃(可調) ；
4、儀表顯示精度：≤±0.1℃；
5、總功率：30KW左右；
二、空調散熱器動力預熱箱爐體結構特征
1、外殼材料：采用2mm厚冷軋板（強度、塑性和焊接綜合性能好）折彎焊接制作；
2、內膽材料：采用1.5mm厚不銹鋼板制作；保持內膽清潔，防生銹、耐腐蝕；
3、爐體底架：采用60*60*2mm方通制作，保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可防止?fàn)t體變形。
4、保溫材料：采用100K加密型硅酸鋁棉，具有不可燃燒，隔熱性強等特點，厚度為100mm；
5、傳動部分：采用動力滾筒傳動，馬達采用0.75KW永坤齒輪減速馬達，配1P愛德利變頻器；
三、空調散熱器動力預熱箱控制系統
1、運風馬達：配凱東0.75KW運風馬達；
2、風輪：配10.5寸多翼式風輪；
3、超溫報警：當實際檢測溫度超過超溫保護溫控設定值時，自動切斷加熱電源，起到雙重保護功能；
四、空調散熱器動力預熱箱環境條件
1、環境溫度：-5℃～+40℃；
2、相對濕度：≤85%RH；
3、電源：AC380V±10%，50Hz；
五、空調散熱器動力預熱箱培訓
進行技術培訓
