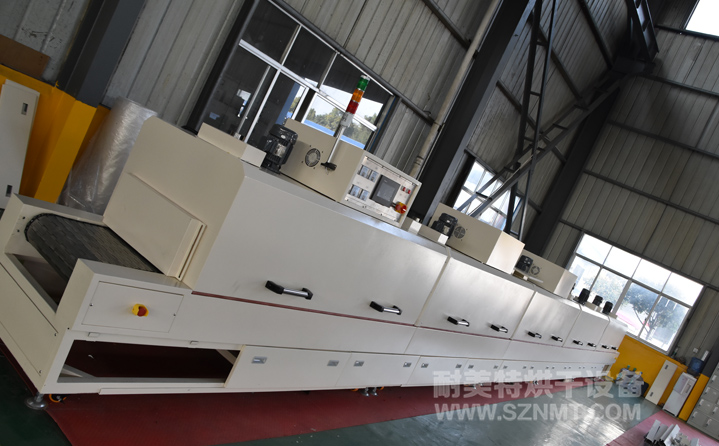

一、灌膠固化隧道爐主要技術參數
1、內膽尺寸：加熱區長11000mm*內寬600mm*進料口高280mm；
2、外形尺寸（約）：長12000*高1460*寬900mm，進料區長500mm，加熱部分長11000mm，分五段加熱，每
段長2200mm，收料區長500mm；輸送帶離地高630±25mm ；
3、溫度范圍：室溫～+200℃；
4、溫度波動度：±1℃；
5、溫度均勻度：±3℃(空載)；
6、升溫速率：≥10℃/min；
7、外殼溫度：溫升不超過環境+15℃，接縫處周邊除外。
8、熱風循環風方式：內部三風量三面循環運風，兩側底部出風，頂部中間回風。如果風過大，對產品有
影響，可增加擋板將風量擋小一些。 風不能直接吹到產品表面，產品烘烤出來不能有波紋。
9、電源：三相五線制，380V，50HZ；
10、功率：70KW；
二、灌膠固化隧道爐爐體結構特征
1、外殼材料：采用1.5㎜冷板折彎而成，表面磷化，高溫靜電噴塑處理，耐腐蝕易清洗，顏色RAL9001。
2、內膽材料：采用1.4mm厚SUS304不銹鋼板制作；保持內膽清潔無塵，防生銹、耐腐蝕；
3、爐體底架：采用50*50*2.0mm方通制作；保持爐體內外各個面的承載強度，并保留熱脹冷縮系數，可
防止?fàn)t體變形。
4、保溫門：加熱區進出料口各裝手動調節保溫門；進料口0-280mm可調節；
三、灌膠固化隧道爐控制系統
1、運風馬達：每段溫區各裝有0.37KW臺灣愛德利運風馬達2臺，五段溫區共計10臺；
2、運風風輪：各配9寸不銹鋼運風風輪一件；
3、控制電箱：配控制電箱于爐蓋頂部；
4、超溫保護溫控器：采用臺達超溫控器，PV與SV雙LED顯示功能，當溫度超過超溫保護溫控器設定值時
，自動切斷加熱電源；
四、灌膠固化隧道爐環境條件
1、環境溫度：0℃-40℃；
2、相對濕度：85%RH；
3、電源：AC380V±10%，50Hz；
