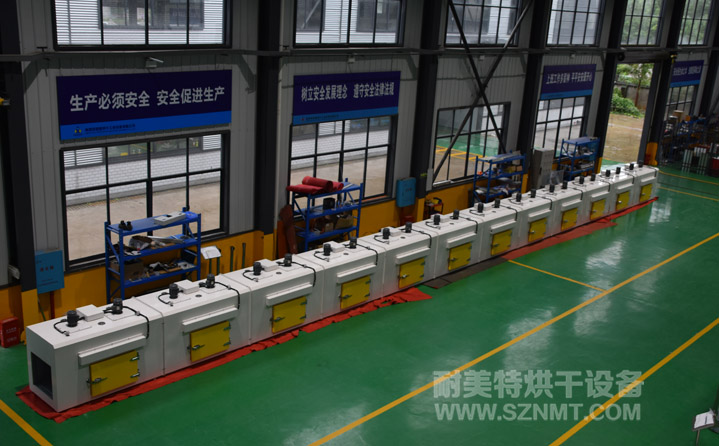

一、汽車發動機電熱隧道烘箱機臺結構概述
采用頂部回風兩側出風強壓式循環加熱，加熱管安裝側部風道內，鼓風機安裝頂部風道內，可以使客戶產品均勻受熱。懸掛鏈下部可用高度600mm。分2米一節。
鏈接接縫采用保溫卡條，箱內頂部預埋角鋼方便導軌安裝。
二、汽車發動機電熱隧道烘箱規格尺寸
１、工作室尺寸：24000X700X700；
２、外形尺寸：24000×1000X1250；
三、汽車發動機電熱隧道烘箱進氣及排氣
１、進風口：12個孔徑50mm位置在頂部部。
２、出風口：6個孔徑120mm，位置在烘箱頂部。
四、汽車發動機電熱隧道烘箱熱循環系統
采用24臺370W/380V離心風機。電機采用模塊式安裝，方便維護更換電機。
