亞克力板材軟化抽屜式烤箱-珠海格力電器股份有限公司

來源:本站 最后更新:2017-07-08 16:16:56 作者:耐美特烘干設備 瀏覽:8164次

亞克力板材軟化抽屜式烤箱,工序時間5分鐘,使用溫度175度,產品重量1公斤。

設備有手動和自動操作系統,自動為觸摸屏加PLC控制,方便以后與機器人對接。
一、亞克力板材軟化抽屜式烤箱主要技術參數
1、內膽尺寸:單個內膽尺寸:寬2400*高350(門口高度180)*深1200mm,分三層,獨立控溫;
2、外形尺寸(約):寬3100*高1650*深1920mm(不含門);
3、溫度范圍:室溫~+250℃可調;
4、溫度波動度:≤±1℃;
5、溫度均勻度:≤±3℃(空載);
6、升溫速率:≤8℃/min;
7、外殼溫度:外殼表面溫度不超過30°C,門縫溫度不超過60°C。箱體表面貼有高溫危險提示標識;
8、循環風方式:水平循環大量強制運風,≥300立方/時;
9、電源:三相五線制,380V,50HZ;
10、總功率:40KW左右;

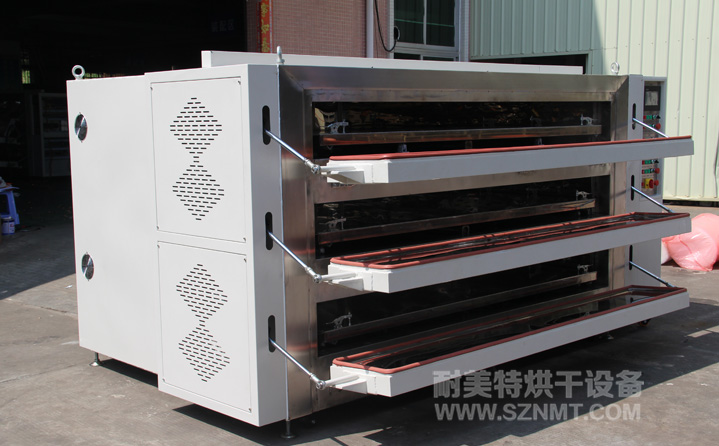

抽屜式烤箱
二、亞克力板材軟化抽屜式烤箱箱體結構特征
1、外殼材料:采用2mm厚Q235冷軋鋼板(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、內膽材料:采用1.5mm厚SUS201鏡面不銹鋼板制作;
3、箱體骨架:采用50*50*3mm角鐵制作,保持箱體內外各個面的承載強度,并保留熱脹冷縮系數,可防止箱體變形。
4、密封材料:密封條采用硅膠膠條制作,可耐溫不變形,門與內膽采用雙層密封形式,加強密封效果;
5、門:分3層,每層單開門, 配氣動缸可自動開門、手動開門兩種;
6、抽屜式平板托盤:抽屜式平板托盤可抽出大于800mm ,門與托盤獨立自動打開,控制方式分手動與自動兩種控制方式,自動控制通過PLC控制,并預留I/O接口,方便以后與機器人對接。
三、亞克力板材軟化抽屜式烤箱控制系統
1、運風馬達:配6臺0.75KW臺灣大同防爆運風馬達;
2、風輪:10.5寸多翼式不銹鋼風輪;
3、加熱管:采用臺灣產SUS304不銹鋼U型發熱管,帶散熱片,可使發熱管溫度均勻散發;
4、空氣加熱方式:由烤箱進氣口過濾后進風至加熱管風槽內,空氣經加熱后在烤箱內部做循環運風,廢氣從排氣口排出;
5、超溫保護溫控器:采用宇電智能型溫控器,PV與SV雙LED顯示功能,當溫度超過超溫保護溫控器設定值時,自動切斷加熱電源;
6、時間控制:采用LED數顯時控器,可設置最大時間為99小時,單位可以任意切換為小時、分鐘、秒;
7、加熱管控制:采用SSR固態繼電器控制每組發熱管;
8、溫度傳感器:歐姆龍3米標準型,K型熱電偶;

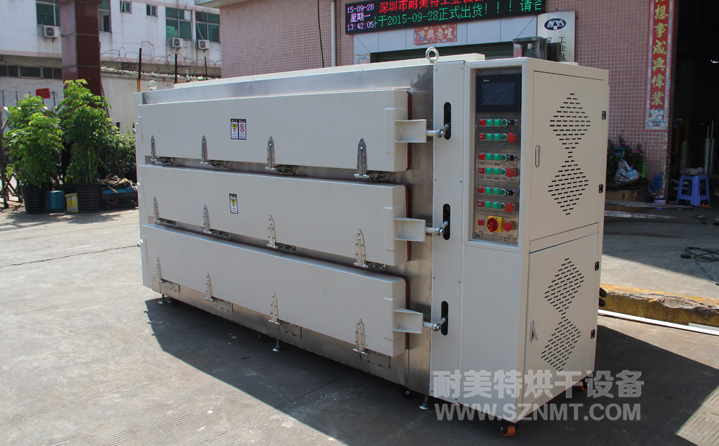

抽屜式烘箱
四、亞克力板材軟化抽屜式烤箱功能
1、超溫報警:當實際檢測溫度超過超溫保護溫控器設定值時,自動切斷加熱電源,起到雙重保護功能;
2、聲光報警:配帶蜂鳴器的報警燈。
五、亞克力板材軟化抽屜式烤箱環境條件
1、環境溫度:-5℃-40℃;
2、相對濕度:≤85%RH;
3、電源:AC380V±10%,50Hz;
六、亞克力板材軟化抽屜式烤箱培訓
免費進行技術培訓。
