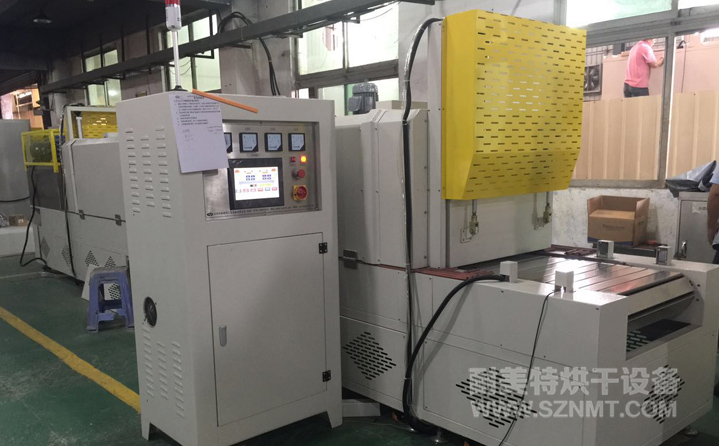

烤汽車輪轂隧道式烘干爐-廣州中精汽車部件有限公司

來源:本站 最后更新:2017-07-12 11:01:20 作者:耐美特烘干設備 瀏覽:7743次

一、烤汽車輪轂隧道式烘干爐主要技術參數
1、內膽尺寸:烘干區,長4800*凈高300*進料寬700mm;
2、外形尺寸(約):烘干爐外形總長8100mm(含接駁臺)*總高1520mm*總寬1100mm,地面到網帶的高度為800mm,產品進料寬度為700mm,進料高度為300mm可調(前后配自動升降門).
烘干部分總長4800mm,前后配自動提升門,緩沖區兩端各長300mm,冷卻區長1200mm, 進料部分長600mm,出料部分升降接駁臺長700mm ;
3、溫度范圍:常溫~+250℃可調;
4、儀表顯示精度:≤±0.1℃;
5、溫度波動度:≤±1℃;
6、溫度均勻度:≤±5℃(空載);
7、升溫速率:≤8℃/min;
8、運風方式:三面循環運風;
9、外殼溫度:外殼溫度不高于室溫+15℃,接縫處和爐口溫度不高于室溫+25℃;
10、電源:三相五線制,380V,50HZ;
11、總功率:18KW;
汽車配件行業隧道爐
二、烤汽車輪轂隧道式烘干爐爐體結構特征
1、外殼材料:采用2mm厚冷軋板(強度、塑性和焊接綜合性能最好)折彎焊接制作;
2、爐體底架:采用50*50*1.5mm方通制作,保持爐體內外各個面的承載強度,并保留熱脹冷縮系數,可防止?fàn)t體變形。
3、保溫材料:采用100K加密型硅酸鋁巖棉,具有不可燃燒,隔熱性強等特點,厚度為100mm;
4、電動缸:爐體烘干部分內置翻轉電動缸;
5、傳動部分:采用不銹鋼鏈板傳動,0.37KW臺灣永坤步進馬達帶動;
6、冷卻部分:冷卻部分外殼采用2mm厚201#不銹鋼板制作,冷卻段上面安裝0.37KW離心風機2臺配工業制冷機一臺,冷卻段兩側裝有百葉窗;
7、腳杯/腳輪:底部裝有可調節腳杯,方便箱體調節箱體高度;
三、烤汽車輪轂隧道式烘干爐控制系統
1、運風馬達:配臺灣愛德利0.37KW運風馬達;
2、風輪:配9寸201#多翼式不銹鋼風輪;
3、輻射加熱:發熱管采用201#不銹鋼發熱管控制發熱, 帶散熱片;
4、加熱管控制:采用SSR固態繼電器控制每組發熱管;
5、溫度傳感器:歐姆龍3米標準型,K型熱電偶;
6、其它:控制電器均采用進口施耐德和日本歐姆龍品牌;
四、烤汽車輪轂隧道式烘干爐環境條件
1、環境溫度:-5℃~+40℃;
2、相對濕度:≤85%RH;
3、電源:AC380V±10%,50Hz;
五、烤汽車輪轂隧道式烘干爐培訓
免費進行技術培訓
